VMS-2010G影像測量儀200 100投影儀您現在的位置： 首頁 > VMS-2010G影像測量儀200 100投影儀

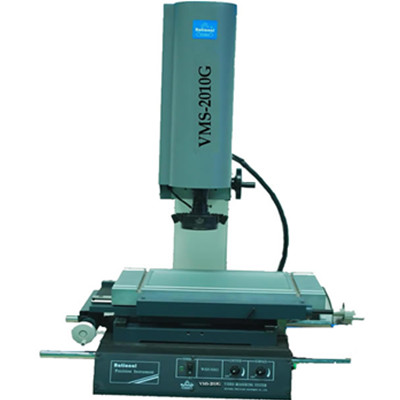

VMS-2010G影像測量儀200 100投影儀
詳細說明
| G型(標準型)影像儀系列 | |||||||
| 產品用途 | |||||||
| 影像測量儀適用于以二維坐標測量為目的的 應用領域， 應用于在機械、電子、儀表、塑膠等行業。 | |||||||
| 產品特點 | |||||||
| 影像測量儀具有多種數劇處理、顯示、輸入、輸出功能， 工件擺正功能 實用；儀器備有RS-232接口，與電腦連接后，采用專門測量軟件QIM1008可對測繪圖形進行處理及輸出。用戶可根據各自的需要選配打印機和不同的測量與瞄準系統。 | |||||||
| 技術規格參數 | |||||||
| 儀器型號 | VMS-2010G | ||||||
| 工作臺 | 金屬臺尺寸 | 404*228 | |||||
| 玻璃臺尺寸 | 260*160 | ||||||
| 運動行程 | 200*100 | ||||||
| 儀器重量 | 110 | ||||||
| 外形尺寸(長*寬*高)mm | 540*560*850 | ||||||
| Z軸升降行程 | 200 (可訂購達400) | ||||||
| X、Y、Z數顯分辨力 | 0.5μm | ||||||
| X、Y坐標示值誤差 | (2.5+L/100) μm (L為被測長度，單位：mm) | ||||||
| 影 像 系 統 | 攝像機 | 彩色1/3〞CCD攝像機 | |||||
| 視頻總倍率 | 33X--195X | ||||||
| 變倍物鏡倍率 | 0.7X--4.5X | ||||||
| 物方視場 | 8.1mm--1.3mm (物方視場為對角線的長度) | ||||||
| 表面光源與透射光源均用LED，亮度可調 | |||||||
| 電 源 | AC 100-240V 50/60Hz | ||||||
| 功 率 | 50 W (不包含電腦) | ||||||
| 測 量 與 瞄 準 系 統 | VMS-G/Ⅰ(選)基本型 | 十字線產生器/DC3000/DC200(二選一)/微型打印機(選購) | |||||
| VMS-G/Ⅲ(選)標準型 | QIM1008軟件/USB-302/客戶自備電腦 | ||||||
| VMS-G/Ⅳ(選)增強型 | QIM1008軟件/標準球/USB-303/RENISHAW簡易測頭/電腦(選配)/17"顯示器(選配) | ||||||
| 儀器配件 | |||||||
| 儀器配件 | 1X鏡筒(標配) | 0.5X鏡筒(選配) | 工作距離 | ||||
| 變倍鏡頭 | 0.7X~4.5X | 0.7X~4.5X | mm | ||||
| 附加鏡 | 視頻倍率 | 物方視場 | 視頻倍率 | 物方視場 | ? | ||
| 0.5X (選配) | 16.5X--97.5X | 16.2--2.6 | 8.3X--48.5X | 32.4--5.2 | 189 | ||
| 1X (標配) | 33X--195X | 8.1--1.3 | 16.5X--97.5X | 16.2--2.6 | 108 | ||
| 2X (選配) | 66X--390X | 4--0.7 | 33X--195X | 8.1--1.3 | 38 | ||
| 建議放置臺：載重需要 ≥350kg 尺寸(長*寬*高)：1000*600*500(mm) 注：物方視場為對角線的角度 | |||||||
