大行程CNC型影像測量?jī)xVMS-0810L您現在的位置： 首頁 > 大行程CNC型影像測量?jī)xVMS-0810L

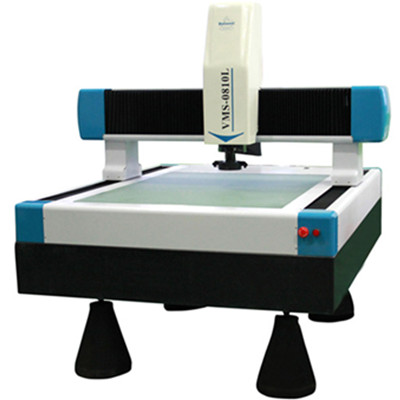

大行程CNC型影像測量?jī)xVMS-0810L
詳細說明
| 大行程CNC型影像測量?jī)xVMS-0810L(線軌) | ||
| 產品簡介 | ||
| VMS-0810L是全自動型大工作范圍的營銷測量?jī)x，X、Y軸采用線性導軌式結構，以二維測量為主，也可作三維輔助測量。該產品結合本公司的QIM5008自動測量軟件、準確的大批量工件測量，適用精密部件的檢測和質量控制，應用于機械、電子、五金、塑膠等行業。 | ||
| 產品特點 | ||
| ● 可滿足不同客戶的測量需求 ● 具有 對焦、 尋邊，的編程和自動測量功能 ● 采用亞像素細分技術 分辨能力 ● 配置操縱手柄，亦可軟件程控 ● SPC數據處理分析，大批量治具測量 ● X、Y、Z三軸伺服控制，定位精度高、速度 ，運行 ● 采用自主開發的嵌入式模塊控制系統，將復雜的控制系統集成于儀器內部，穩定性更高 ● 程控恒流驅動式八區表面冷光光源，可適應復雜的工件測量 ● 可通過激光指示器尋找被測工件的具體位置，快速定位，方便快捷 ● 可配置自動變倍鏡頭、同軸光鏡頭、激光位移器、RENISHAW簡易探針 ● 采用線性導軌型式，此種儀器無需供氣，出貨后無需在客戶處進行安裝調試，可拆卸包裝直接使用 ● 固定式花崗工作臺及00級花崗巖平臺底座，穩定性好、承載量大、精度 ，可測量較大、較重零件而不應影響儀器精度 ● 高速進行測量，縮短測量時間 ● 可選配自動變倍鏡頭、同軸光鏡頭、激光位移器、白光納米檢測模組、簡易測頭 | ||
| 技術規格參數 | 長度單位 | |
| 操作方式 | CNC | |
| 規格參數 | 800*1000*200 | |
| 光學尺分辨力為X、Y、Z軸0.5μm；通過USB與電腦相連 | ||
| 利用QIM5008軟件來進行點、線、園等元素的數據采集處理以實現測量功能 | ||
| 可測量速度達500mm/s | ||
| 影像系統 | 采用進口1/2"彩色CCD攝像機，19"LCD顯示器 | |
| 0.7—4.5X變焦鏡頭，總視頻放大倍率為34—220X，配2X物鏡時，總視頻放大倍率可達440X（可考慮自動變焦鏡頭） | ||
| 照明系統 | 程控式LED環形表面光及輪廓光 | |
| 測量精度 | X、Y軸 | E2=(3.5+L/200)μm |
| Z軸 | E1=(5.0+L/200)μm | |
| 外形尺寸 | 1700*1600*1700 | |
| 儀器重量 | 1900 | |
| 電源 AC 110V-220V 50/60HZ； 功率 1800W（不含電腦） | ||
