全自動影像儀VMS-2515H VMS-3020H影像測量?jī)x您現在的位置： 首頁 > 全自動影像儀VMS-2515H VMS-3020H影像測量?jī)x

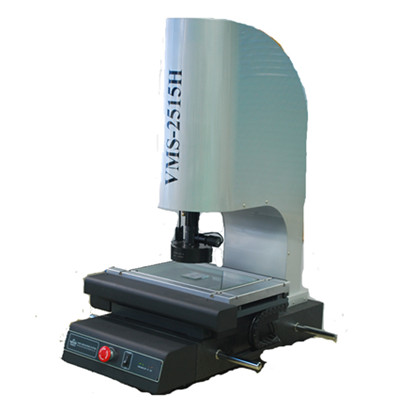

全自動影像儀VMS-2515H VMS-3020H影像測量?jī)x
詳細說明
| H型（全自動型）影像儀系列 | ||||||||
| 產品用途 | ||||||||
| 產品特點 | ||||||||
| ● 程控恒流驅動式八區表面冷光光源，可適應復雜的工件測量 ● 具有 對焦， 尋邊，的編程和自動測量功能 ● 采用亞像素細分技術，提 分辨能力 ● 在線SPC數據處理分析，大批量治具測量 ● X、Y、Z三軸步進伺服控制，定位精度高速度快，X、Y速度可達200mm/s，運行平穩 ● 采用自主開發的嵌入式模塊控制系統，將復雜的控制系統集成于儀器內部，穩定性 ● 采用花崗石底座，性能穩定，不易變形 ● 可選配筒鏡自動變倍功能，無需頻繁像素校正實現多倍率下 測量 ● 可通過激光指示器尋找被測工件的具體位置，快速定位，方便快捷 ● 自主開發QMS3D軟件，可滿足客戶不同測量需求 ● 配置操縱手柄，軟件操控亦可 ● 可選配：自動變倍鏡頭、同軸光鏡頭、激光位移器、簡易測頭 | ||||||||
| 技術規格參數 | ||||||||
| 儀器型號 | VMS-2515H | |||||||
| 工作臺 | 金屬臺尺寸 | 450*280 | ||||||
| 玻璃臺尺寸 | 306*196 | |||||||
| 運動行程序 | 220*120 | |||||||
| 儀器重量 | 146 | |||||||
| 外形尺寸(長*寬*高)mm | 760*600*900 | |||||||
| Z軸升降行程 | 150mm(可訂做至400mm) | |||||||
| X、Y、Z數顯解析度 | 0.5μm | |||||||
| X、Y坐標示值誤差 | (2.5+L/100)μm (L為被測長度，單位：mm) | |||||||
| 影 像 系 統 | 攝像機 | 彩色1/2〞CCD攝像機 | ||||||
| 變倍物鏡倍率 | 0.7X--4.5X | |||||||
| 視頻總倍率 | 23.5X--148X | |||||||
| 物方視場 | 11.1mm--1.7mm (物方視場為對角線的長度) | |||||||
| 電 源 | AC220V---AC110V 50/60Hz | |||||||
| 功 率 | 250W(不含電腦) | |||||||
| 儀器配件 | ||||||||
| 儀器配件 | 1X鏡筒(標配) | 0.5X鏡筒(選配) | 工作距離 | |||||
| 變倍鏡頭 | 0.7X~4.5X | 0.7X~4.5X | mm | |||||
| 附加鏡 | 視頻倍率 | 物方視場(mm) | 視頻倍率 | 物方視場(mm) | ||||
| 0.5X(選配) | 11.8X--74X | 22--3.4 | 5.9X--37X | 44--6.8 | 175 | |||
| 1X(標配) | 23.5X--148X | 8.1--1.3 | 16.5X--97.5X | 16.2--2.6 | 92 | |||
| 2X(選配) | 47X--296X | 5.5--0.9 | 23.5X--148X | 11.1--1.7 | 36 | |||
| 電腦 | (標配) | |||||||
| 17"顯示器 | (標配) | |||||||
| 操縱桿 | (標配) | |||||||
| RENISHAW簡易測頭(標準球) | (選配) | |||||||
| 注：物方視場為對角線的長度；參數為標配，非標配詢問客服 | ||||||||
