雙軸光電自準直儀是一款結合了光學技術、電子技術、 分辨率圖像傳感技術、嵌入式數字圖像處理技術以及計算機圖像計算和處理技術的光電儀器。它可同時對X、Y兩個方向的角度進行測量、分析、繪制和計算。具有易便攜、高精度、高穩定性等一系列優點。

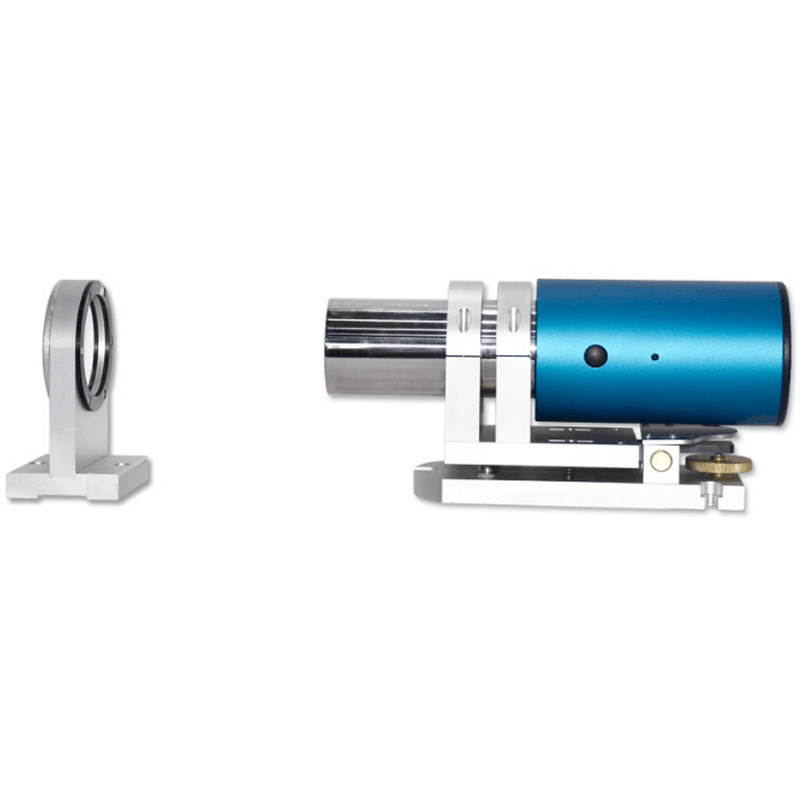

光電自準直儀由電子讀數頭、物鏡管、光學系統、電子控制系統、圖像處理系統、測量控制系統、基座、反光鏡等構成。運行于顯示控制器的測量軟件可顯示電子目鏡、圖像、分析數據及測量數據等。主機采用USB2.0連接、采用發光效率高和發熱量小的半導體LED光源；YRMAT系列光電自準直儀產品為用戶提供了 性價比的角度測量檢測方案。用戶可通過選配其它測量配附件及測量軟件完成動態測量應用，包括對角度、直線度、垂直度、平行度、平面度、同軸度等的高精度測量。是精密機械制造、光學加工、計量實驗室等傳統光學自準直儀的理想替代產品。
一、性能特點:

1.自動描繪曲線，自動計算誤差；
2.雙軸X、Y同時測量，方便高效；
3.實時電子目鏡技術，有效減少人眼瞄準誤差；
4. 分辨率光電探測器，提高了測量精度；
5. 壽命LED燈源系統，經久耐用；
6.搭配不同附件以及測量模塊能夠滿足多種需要；
7.多種數據處理格式，兼容excel等；
8.多種規格可選，適用不同檢測目標；

二、YRMAT2010H光電自準直儀的用途：

1.精密機床安裝、調試、定位、校準；
2.產品直線度、平面度、垂直度、平行度等精度檢測；
3.精密旋轉臺檢測；
4.航空航天產品裝配及調整；
5.物理及光學實驗室；
6.科研院所教學、演示及研發；

三、YRMAT2010H光電自準直儀技術參數：

1、工作距離：0-10m；
2、物鏡焦距：200mm；
3、通光口徑：30mm；
4、光源：半導體LED；
5、探測器：高分辨率傳感器；
6、分辨率：0.1″；
7、視場范圍：3200*2400″；
8、儀器精度：±1000″內±1″；
9、數據傳輸：USB2.0；
10、系統要求：WIN7及以上；
11、測控系統：研潤自準直儀控制軟件V2.0；
12、儀器尺寸（長*寬*高mm）：288*130*115；
13、電源：220V、50Hz；

四、YRMAT2010H光電自準直儀標準配置：

1、主機；
2、二維可調底座；
3、標準反射鏡；
4、標準測量軟件（含直線度模塊）；
5、數據線；
6、儀器箱；
7、合格證，保修卡，說明書；
