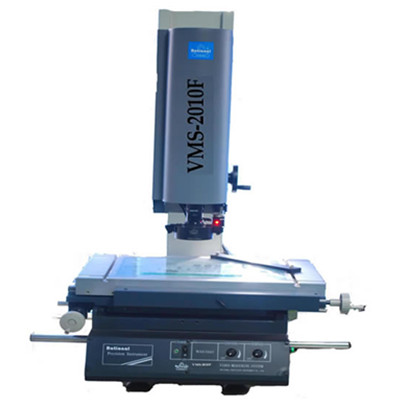

增強型影像測量儀VMS-2010F VMS-3020F VMS-2515F VMS-4030F
詳細說明
| F型(增強型)影像儀系列 | ||||||||
| 產品用途 | ||||||||
| 影像測量儀適用于以二維坐標測量為目的的應用領域，廣泛應用于在機械、電子、儀表、塑膠等行業。 | ||||||||
| 產品特點 | ||||||||
| ● 多種形式光源，保證滿足多樣性測量需求 ● 軟件輔助調光，便于使用者知道光柵否過度飽和 ● 激光指示器 技術方便對焦和定位 ● 可實現高度輔助測量 ● 采用T型槽工作臺，方便各種夾治具的安裝，不受限制(VMS-1510F機型除外) ● 光柵尺分辨力為0.5μm ● 腳踏開關與軟件配合，操作 簡便 ● 可選配：十字線、DC3000數顯表、同軸光鏡頭、智能倍率識別鏡頭、電腦 | ||||||||
| 技術規格參數 | ||||||||
| 儀器型號 | VMS-2010F | |||||||
| 工作臺 | 金屬臺尺寸 | 404*228 | ||||||
| 玻璃臺尺寸 | 260*160 | |||||||
| 運動行程 | 200*100 | |||||||
| 儀器重量 | 110 | |||||||
| 外形尺寸(長*寬*高)mm | 540*560*850 | |||||||
| Z軸升降行程 | 200(訂購400) | |||||||
| X、Y、Z數顯分辨力 | 0.5μm | |||||||
| X、Y坐標示值誤差 | (2.5+L/100)μm(L為被測長度，單位：mm) | |||||||
| 影 像 系 統 | 攝像機 | 1/2〞彩色CCD攝像機 | ||||||
| 變倍鏡頭 | 變倍鏡頭/帶同軸光變倍鏡頭(二選一) | |||||||
| 變倍物鏡倍率 | 0.7X--4.5X | |||||||
| 視頻倍率 | 23.5X---148X | |||||||
| 物方視場 | 11.1mm--1.7mm (物方視場為對角線的長度) | |||||||
| 表面光源與透射光源均用LED，亮度可調 | ||||||||
| 電 源 | AC110V----220V 50/60Hz | |||||||
| 功 率 | 50 W(不包含電腦) | |||||||
| 測量與瞄準系統 | VMS-F/Ⅰ(選)基本型 | 十字線產生器/DC3000/微型打印機(選購) | ||||||
| VMS-F/Ⅱ(選)標準型 | QIM3008軟件/USB-302/客戶自備電腦 | |||||||
| VMS-F/Ⅲ(選)增強型 | QIM3008軟件/標準球/M3D-MB軟件/USB-303/RENISHAW簡易測頭/17 "顯示器/電腦(選配) | |||||||
| 儀器配件 | ||||||||
| 儀器配件 | 1X鏡筒(標配) | 0.5X鏡筒(選配) | 工作距離 | |||||
| 變倍鏡頭 | 0.7X~4.5X | 0.7X~4.5X | mm | |||||
| 附加鏡 | 視頻倍率 | 物方視場 | 視頻倍率 | 物方視場 | ? | |||
| 0.5X(選配) | 11.8X--74X | 22--3.4 | 5.9X--37X | 44--6.8 | 175 | |||
| 1X(標配) | 23.5X--148X | 8.1--1.3 | 16.5X--97.5X | 16.2--2.6 | 92 | |||
| 2X(選配) | 47X--296X | 5.5--0.9 | 23.5X--148X | 11.1--1.7 | 36 | |||
| 建議放置臺: 載重需要 ≥350kg 尺寸(長*寬*高)1000*600*500(mm) | ||||||||
| 注：物方視場為對角線長度；參數為標配，非標配詢問客服 | ||||||||
